سنسور نوری جت پرینتر

سنسور نوری مادون قرمز که کاربرد اصلی ان در جت پرینترهای صنعتی و … میباشد .

در این مدل از سنسورها یک فرستنده مادون قرمز و یک گیرنده مادون قرمز وجود دارد .

عملکرد این سنسور به این شکل است که فرستنده نور مادون قرمز را از خود ارسال مینماید و به محض اینکه محصول در شعاع دید آن قرار میگیرد ، نور مادون قرمز انعکاسش به گیرنده بر میگردد و سنسور متوجه میشود که محصول به شعاع دید آن رسیده است .

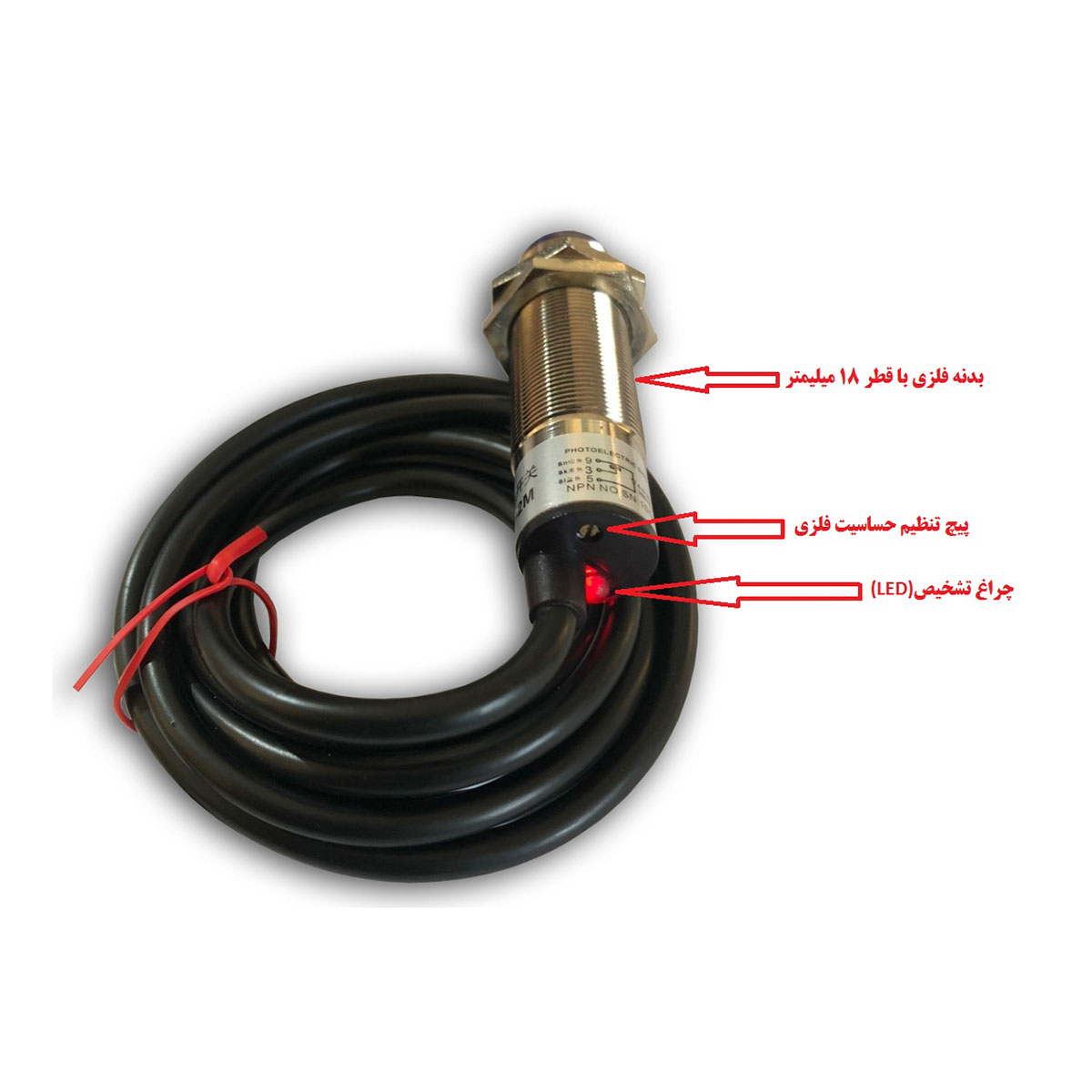

مزایای این مدل سنسور مخصوص جت پرینتر :

1- دارای بدنه فلزی

2- دارای پیچ تنظیم حساسیت فلزی ( سنسورهایی که پیچ تنظیم پلاستیکی دارند ، بعد از چند بار تنظیم حساسیت ، پیچ انها هرز شده و از بین میروند )

3- فاصله تشخیص یا دید 10 سانتیمتری آن باعث میشود که حساسیت خوبی داشته باشد و نسبت به سنسور های دیگر راحتر تنظیم حساسیت آن انجام شود .

سنسورهای نور مادون قرمز چگونه محصول را تشخیص می دهند؟
حسگرهای نور مادون قرمز (IR) که با نام‌های سنسور مادون قرمز یا سنسورهای IR نیز شناخته می‌شوند، با انتشار و دریافت نور مادون قرمز، وجود اشیا یا تغییرات در محیط را تشخیص می‌دهند. این حسگرها بر این اساس کار می کنند که بسیاری از اشیاء نور مادون قرمز را ساطع و منعکس می کنند.

در اینجا یک نمای کلی از نحوه تشخیص اشیا یا رویدادها توسط حسگرهای نور مادون قرمز وجود دارد:

انتشار نور مادون قرمز:
سنسورهای مادون قرمز معمولاً از یک منبع نور مادون قرمز (مانند LED مادون قرمز) تشکیل شده اند که پرتوی از نور مادون قرمز را ساطع می کند. نور ساطع شده معمولاً برای چشم انسان قابل مشاهده نیست زیرا خارج از طیف نور مرئی قرار می گیرد.

بازتاب یا جذب:
هنگامی که نور مادون قرمز ساطع شده با یک جسم برخورد می کند، می تواند منعکس شود، جذب شود یا از طریق جسم منتقل شود. رفتار نور به ترکیب جسم و خواص سطح آن بستگی دارد.

تشخیص:
حسگرهای مادون قرمز یک گیرنده (معمولا یک فوتودیود یا ترانزیستور نوری) دارند که به همان طول موج نور مادون قرمز ساطع شده حساس است. این گیرنده نور مادون قرمزی را که از اجسام مجاور منعکس شده یا ساطع می شود، تشخیص می دهد.

سیگنال خروجی:
سیگنال خروجی سنسور برای تعیین حضور، فاصله یا سایر ویژگی های جسم شناسایی شده پردازش می شود. خروجی بسته به طراحی سنسور می تواند آنالوگ یا دیجیتال باشد.

انواع مختلف سنسورها و برنامه های مادون قرمز می توانند از روش های مختلفی برای تشخیص اشیا  استفاده کنند:

حسگرهای مجاورت: این حسگرها وجود یا عدم وجود یک شی را در مجاورت سنسور تشخیص می دهند. آنها معمولاً در برنامه هایی مانند شیرهای آب اتوماتیک، چراغ های فعال با حرکت ، جت پرینترهای صنعتی و تلفن های هوشمند برای سنجش نزدیکی استفاده می شوند.

سنسورهای انعکاس مادون قرمز: این سنسورها میزان نور مادون قرمز منعکس شده را اندازه گیری می کنند که می تواند برای تشخیص رنگ یا بازتاب یک سطح استفاده شود. آنها در کاربردهایی مانند ربات های دنبال کننده خط و برخی از سیستم های اتوماسیون صنعتی استفاده می شوند.

حسگرهای حرکتی مادون قرمز: این حسگرها از تغییرات تابش مادون قرمز ناشی از حرکت اجسام (معمولاً افراد) برای تشخیص حرکت استفاده می کنند. آنها معمولا در سیستم های امنیتی فعال با حرکت و سیستم های روشنایی خودکار استفاده می شوند.

سنسورهای فاصله مادون قرمز: این سنسورها فاصله تا یک جسم را بر اساس مدت زمانی که طول می کشد تا نور مادون قرمز ساطع شده از جسم خارج شده و به حسگر بازگردد، محاسبه می کنند. این اندازه گیری به عنوان اندازه گیری زمان پرواز (TOF) شناخته می شود و در برنامه هایی مانند فاصله یاب و حسگرهای مجاورت استفاده می شود.

مکانیسم و طراحی خاص یک حسگر یا سنسور مادون قرمز می تواند بر اساس کاربرد مورد نظر متفاوت باشد. با این حال، موضوع مشترک در بین این حسگرها توانایی آنها در گسیل، تشخیص و تجزیه و تحلیل نور مادون قرمز برای تعیین حضور یا ویژگی های اشیاء مجاور آنها است.

سنسور مادون قرمز جت پرینتر1

در سایت تخصصی تامین فنی سنسور مجاورت برای تشخیص محصول با حساسیت نسبتا خوبی ارائه میگردد . امیدواریم که توضیحات ذکر شده نگرش خوبی به شما بدهد .
