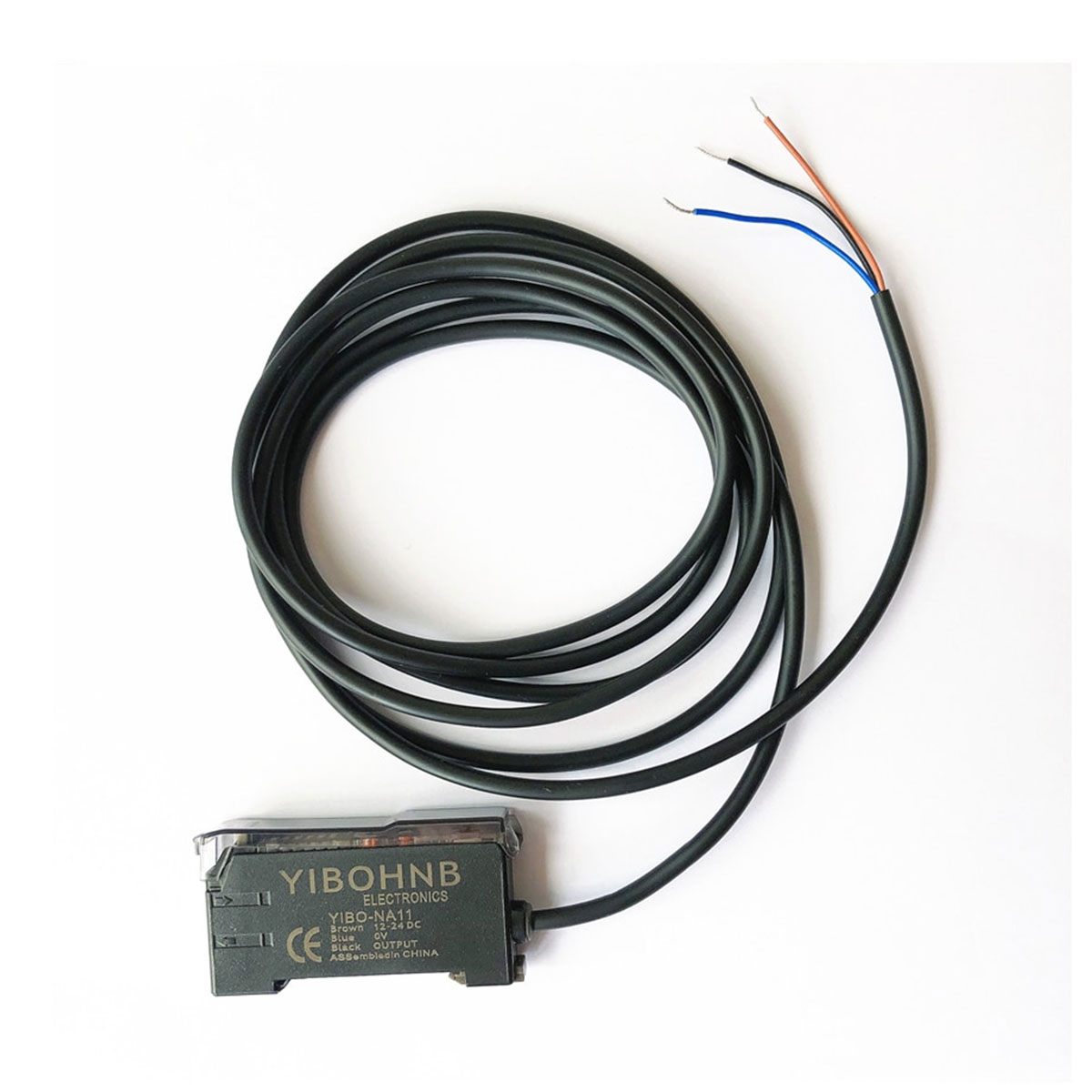

سنسور فیبر نوری

1- پارامترهای محصول :
–  نام :  تقویت کننده فیبر نوری
–  برند : BOJKE
–  مدل:  YIBO-NA11 نوع  (NPN)
–  فاصله تشخیص :
 – برای سنسور فیبر نوری نوع بازتابی ، تا 120 میلی متر محصول سفید  و 30 میلی متر محصول سیاه رنگ
–  طول موج نور قرمز ساطع شده : 650  نانومتر
–  روش تنظیم حساسیت :  دستی
–  ولتاژ کاری : 12 ~ 24 VDC
–  حداکثر جریان خروجی : 100 میلی آمپر
–  طول کابل تقویت کننده :  2  متر
 توجه: تقویت کننده باید مجهز به سنسور فیبر نوری باشد

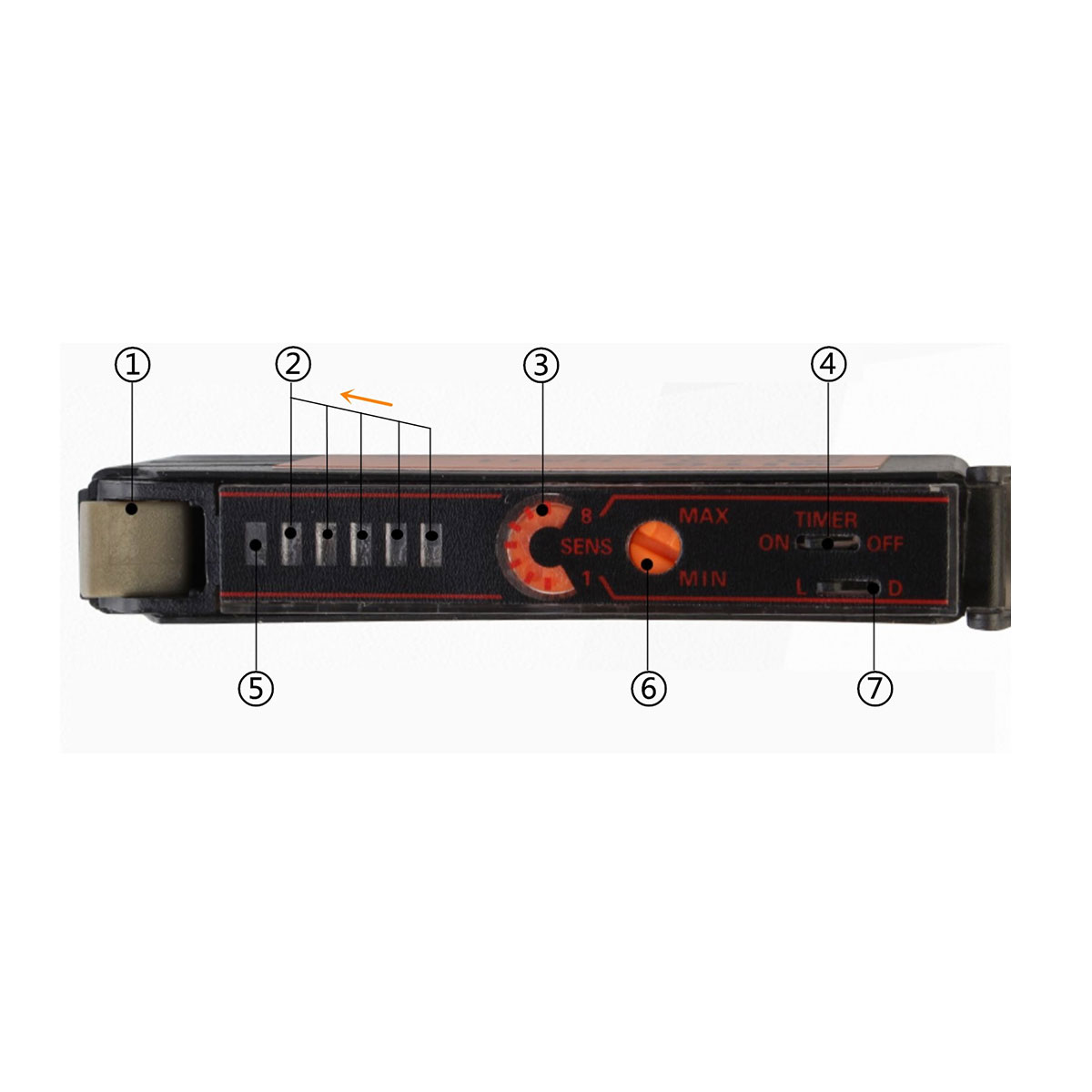

2-  توضیحات کنترل پنل

به ترتیب در تصویر زیر.

(1)  قفل برای فیبر نوری

(2) چراغ نشانگر قدرت سیگنال

(3) شاخص حساسیت

(4) تاخیر خروجی 40 میلی ثانیه. اگر روشن باشد، تأخیر خروجی 40 میلی‌ثانیه فعال می‌شود. اگر خاموش باشد، بدون تاخیر.

(5) چراغ نشانگر خروجی

اگر چراغ روشن باشد، نشان دهنده وجود خروجی است.

اگر بیش از 3 چراغ روشن باشد، خروجی پایدار است.

(6) پیچ تنظیم حساسیت

جهت عقربه های ساعت -> برای افزایش حساسیت

خلاف جهت عقربه های ساعت -> برای کاهش حساسیت

پس از اینکه فاصله بین سنسور فیبر نوری و جسم شناسایی شده ثابت شد، لطفاً به آرامی دستگیره را بچرخانید تا بیش از 4 چراغ سیگنال روشن شود.

(7)  بین NO و NC سوئیچ کنید.

  L=NO  ،  D=NC.

3- ابعاد آمپلی فایر

واحد : میلی متر

توجه : ابعاد اندازه گیری تقریبی هستند.

4- نمودار نوع NPN و سیم کشی

دنبال اعداد متوالی در نمودار.

(1) بار (دستگاهی که باید کنترل شود)

(2) کابل قهوه ای، به قطبیت مثبت منبع برق متصل می شود.

(3) کابل مشکی، خروجی است و به Load (1) متصل می شود.

(4) کابل آبی، به قطب منفی منبع برق متصل می شود.

(5) مدار اصلی سوئیچ فوتوالکتریک.

(6) چراغ نشانگر کار ( نارنجی )

5-  دستورالعمل نصب فیبر نوری

به ترتیب و مطابق تصویر زیر اتصالات را انجام دهید .

(1)  پوشش محافظ را بلند کرده و قفل را آزاد کنید.

(2)  فیبر نوری را کاملاً داخل سوراخ (حدود 11 میلی متر عمق) قرار دهید. اگر به طور کامل نباشد، فاصله تشخیص ممکن است خیلی کم  باشد.

(3)  قفل را عقب بکشید.

(4) پوشش محافظ را برگردانید .
